芯片Buck和Buck-Boost模式有什么區別?深入解析
類別:常見問題 發布時間:2024-12-30 11:50:28 瀏覽人數:10772

在電源管理領域,Buck(降壓)和Buck-Boost(降壓-升壓)轉換器是兩種常見的DC-DC轉換器,它們在電壓轉換應用中扮演著重要角色。本文將詳細探討這兩種轉換器的工作原理及其區別,為電子設計工程師提供深入的理解。



Buck轉換器工作原理


Buck轉換器,也稱為降壓轉換器,其主要功能是將較高的輸入電壓轉換為較低的輸出電壓。以下是Buck轉換器的基本工作原理:

    開關階段:Buck轉換器中的開關元件(通常是MOSFET)周期性地打開和關閉。當開關打開時,輸入電壓通過電感對電容器充電,同時為負載提供電流。

    二極管導通階段:當開關關閉時,電感中存儲的能量通過一個飛輪二極管釋放,繼續為負載提供電流,同時電感中的電流逐漸減少。

    輸出電壓調節:通過調節開關元件的占空比(即開關打開時間與總周期時間的比例),可以控制電感中電流的大小,從而調節輸出電壓。

Buck-Boost轉換器工作原理


Buck-Boost轉換器,也稱為降壓-升壓轉換器,能夠?qū)⑤斎腚妷恨D(zhuǎn)換為高于或低于輸入電壓的輸出電壓。以下是Buck-Boost轉換器的基本工作原理:

    開關階段:與Buck轉換器類似,Buck-Boost轉換器中的開關元件周期性地打開和關閉。

    電感和電容轉換:當開關打開時,輸入電流通過電感流入,電感儲存能量;當開關關閉時,電感中的能量通過二極管釋放到輸出電容和負載。

    輸出電壓調節:通過調節開關元件的占空比,可以控制電感中電流的大小,從而調節輸出電壓。與Buck轉換器不同的是,Buck-Boost轉換器可以通過改變電感和輸出電容之間的能量轉換方向,實現輸出電壓高于或低于輸入電壓。

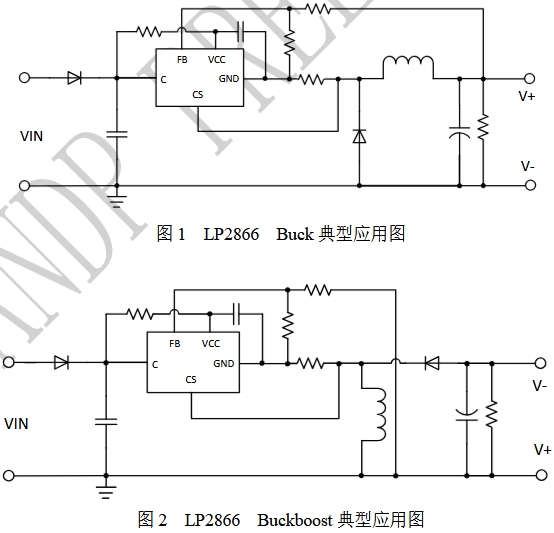

Buck與Buck-Boost轉換器的區別


    輸出電壓范圍:Buck轉換器只能降低輸入電壓,而Buck-Boost轉換器可以提高或降低輸入電壓。

    電路結構:Buck-Boost轉換器比Buck轉換器多了一個電感和一個二極管,這使得它可以在輸出端實現電壓的升降。

    應用場景:Buck轉換器適用于輸入電壓高于輸出電壓的場景,而Buck-Boost轉換器適用于需要靈活調節輸出電壓的場景,無論是升壓還是降壓。

    效率和復雜性:由于Buck-Boost轉換器中增加了額外的電感和二極管,其效率可能略低于Buck轉換器,同時電路設計也更為復雜。

結論


Buck和Buck-Boost轉換器在電源管理領域各有優勢,適用于不同的應用場景。了解它們的工作原理和區別,可以幫助工程師在設計電源管理系統時做出更合適的選擇。隨著電子技術的不斷發展,這兩種轉換器將繼續在提高電源效率和靈活性方面發揮關鍵作用。
