LP3713CH 12V500MA高效隔離型LED驅動電源解決方案
類別:產品新聞 發布時間:2025-01-06 11:17:32 瀏覽人數:15093

隨著LED技術的不斷進步,LED驅動電源在照明領域的應用越來越廣泛。LP3713CH作為一款高度集成的隔離型LED驅動電源控制芯片,憑借其簡化的外圍設計和優異的性能,成為許多LED照明系統設計的理想選擇。本文將詳細介紹LP3713CH在12V 500mA LED驅動電源中的應用,探討其設計優勢和實現方法。

LP3713CH芯片概述


LP3713CH是一款專為隔離型適配器和充電器設計的自供電原邊反饋控制芯片。它具有以下特點:

    高度集成:內置啟動電路和高精度固定峰值電流,簡化了外圍電路設計。
    自供電設計:取消了輔助繞組VCC供電二極管,降低了系統成本。
    輸出線損補償:通過調節反饋電阻,有效補償輸出線纜上的壓降。
    多重保護功能:包括VCC欠壓保護、FB腳電阻開路保護、輸出短路保護、輸出過壓保護和過溫保護等,確保系統的穩定性和可靠性。

12V 500mA LED驅動電源設計

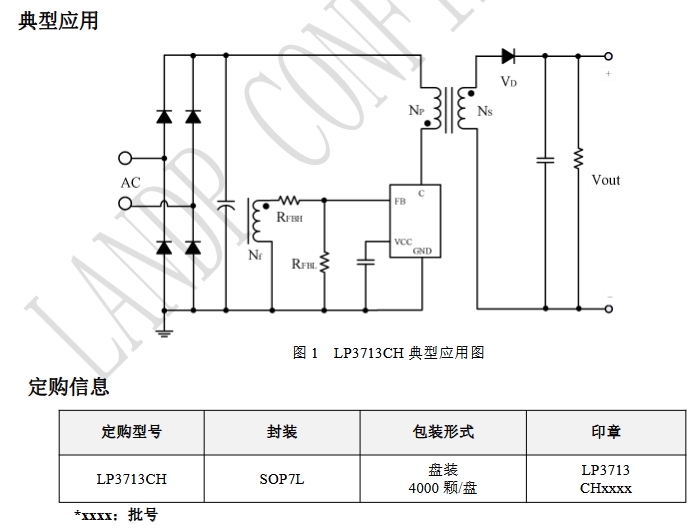

在設計12V 500mA的LED驅動電源時,LP3713CH的應用方案如下:

    電源輸入


        輸入電壓范圍為90VAC至265VAC,適用于全球大部分地區的電網電壓。輸入端需要通過整流橋?qū)⒔涣麟妷恨D(zhuǎn)換為直流電壓,為后續電路提供穩定的輸入。

    變壓器設計


        選擇合適的變壓器是實現恒流輸出的關鍵。根據LP3713CH的恒流控制原理,通過設定變壓器的原邊和副邊匝比,可以精確控制輸出電流。對于12V 500mA的輸出,需要計算合適的匝比和電感值,以確保在不同負載條件下都能穩定輸出500mA的電流。

    反饋電路


        LP3713CH通過反饋電路實現恒壓控制。在副邊設置反饋電阻,將輸出電壓分壓后反饋到芯片的FB腳。通過調節反饋電阻的值,可以設定輸出電壓的恒定值。對于12V的輸出電壓,需要選擇合適的電阻值,以確保在負載變化時輸出電壓的穩定。

    輸出線損補償


        由于LED驅動電源的輸出線纜可能存在一定的壓降,LP3713CH的輸出線損補償功能可以有效補償這一壓降。通過調節FB腳外接的上偏電阻值,可以調整補償電流的大小,從而保證輸出電壓在負載端的穩定。

保護功能設計


LP3713CH的多重保護功能為12V 500mA LED驅動電源提供了全面的安全保障,內部框架圖如下~



    VCC欠壓保護:當芯片的VCC電壓低于設定的欠壓閾值時,芯片將停止工作,防止因電壓不足導致的不穩定。

    輸出短路保護:當輸出發生短路時,芯片能夠迅速檢測到異常,并觸發短路保護機制,停止輸出電流,防止對LED和電源的損壞。

    輸出過壓保護:通過檢測反饋電壓,當輸出電壓超過設定的過壓閾值時,芯片將調整PWM信號,降低輸出電壓,確保負載設備的安全。

    過溫保護:當芯片溫度超過設定的過溫保護閾值時,芯片將自動停止工作,防止因過熱導致的損壞。

結論


LP3713CH以其高度集成的設計和優異的性能,為12V 500mA LED驅動電源提供了一個高效可靠的解決方案。通過合理的變壓器設計和反饋電路調節,可以實現穩定的恒流輸出和恒壓控制。同時,其多重保護功能確保了系統的安全性和可靠性,適用于各種LED照明系統的設計和應用。LP3713CH的使用不僅簡化了電路設計,降低了系統成本,還提高了產品的市場競爭力,為L(zhǎng)ED照明行業的發展提供了有力支持。
