TC3588C高效萬能充電器解決方案(共陽/共陰極典型應用圖)
類別:產品新聞 發布時間:2025-01-07 10:22:54 瀏覽人數:13700

在現代電子設備中,充電器的設計和性能直接影響到設備的使用體驗和電池壽命。富滿推出的TC3588C萬能充電器,以其高效、穩定和多功能的特點,成為眾多便攜式設備的理想選擇。本文將詳細介紹TC3588C的功能特性、引腳定義、典型應用電路以及其在實際應用中的優勢。



功能特性


TC3588C是一款專為便攜式設備設計的萬能充電器,具有以下顯著特點:

    支持跑馬燈功能:該功能使得充電器在充電過程中能夠通過LED指示燈顯示充電狀態,為用戶提供直觀的充電進度信息。
    自動識別電池極性:TC3588C能夠自動檢測電池的極性,確保在電池極性接反的情況下仍能正常充電,提高了充電的安全性和便捷性。
    內置基準電壓:內置的基準電壓為充電器提供了穩定的參考電壓,確保充電過程的準確性和一致性。
    充電飽和電壓為4.30V(典型值):該電壓值適用于大多數鋰電池,能夠在充電過程中有效保護電池,延長其使用壽命。
    空載時穩壓輸出:在電池未接入或電池電壓較低時,TC3588C能夠提供穩定的輸出電壓,確保設備的正常工作。
    短路保護功能:當檢測到電池短路時,充電器會自動切斷充電回路,防止大電流產生,保護電路和設備的安全。
    極少的外圍器件:TC3588C的設計簡潔,所需的外圍器件較少,降低了設計復雜度和成本。
    DIP-8封裝方式:采用DIP-8封裝,便于安裝和集成到各種便攜式設備中。

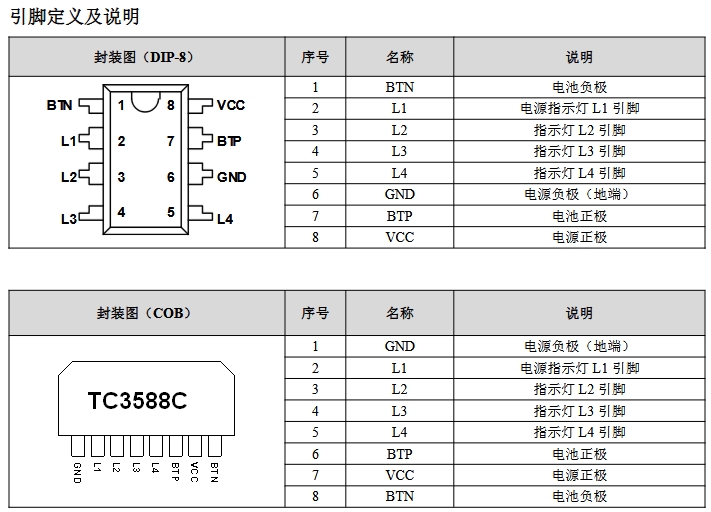

引腳定義



TC3588C的引腳定義如下:

    BTN(引腳1):電池負極
        用于連接電池的負極。

    L1(引腳2)、L2(引腳3)、L3(引腳4)、L4(引腳5):指示燈引腳
        這些引腳用于連接LED指示燈,顯示充電狀態和設備狀態。

    GND(引腳6):電源負極(地端)
        為整個電路提供地線連接。

    BTP(引腳7):電池正極
        用于連接電池的正極。

    VCC(引腳8):電源正極
        用于連接外部電源的正極。

典型應用電路


TC3588C的典型應用電路包括共陽極和共陰極兩種方案:

    共陽極應用方案:
        在該方案中,LED的陽極連接在一起,通過VCC引腳供電。充電過程中,L2、L3、L4引腳輸出低電平信號,使對應的LED亮起。



    共陰極應用方案:
        在該方案中,LED的陰極連接在一起,通過GND引腳接地。充電過程中,L2、L3、L4引腳輸出高電平信號,使對應的LED亮起。



實際應用中的優勢


TC3588C在實際應用中具有以下優勢:

    高效充電:其恒流/恒壓充電模式能夠快速為電池充電,同時避免過充現象,確保電池的健康。
    廣泛的適用性:適用于多種類型的鋰電池,能夠滿足不同設備的充電需求。
    高可靠性:內置的短路保護和自動極性識別功能,提高了充電過程的安全性和可靠性。
    低成本設計:由于所需的外圍器件較少,降低了產品的制造成本,提高了市場競爭力。

綜上所述,TC3588C萬能充電器以其卓越的性能和靈活的設計,成為便攜式設備充電解決方案的理想選擇。其高效的充電能力、廣泛的適用性和高可靠性,使其在電子設備市場中具有廣闊的應用前景。
