LP20R100C高壓合封同步整流芯片規格參數及內部框架圖解析
類別:產品新聞 發布時間:2025-01-07 11:38:01 瀏覽人數:13905

在現代開關電源設計中,同步整流技術因其高效率和低損耗而被廣泛應用。LP20R100C是一款高性能的高壓合封同步整流芯片,適用于多種開關電源控制系統,能夠顯著提高電源的轉換效率。本文將詳細介紹LP20R100C的規格參數及其內部框架結構,幫助設計工程師更好地理解和應用該芯片。


LP20R100C規格參數


    電壓范圍


        輸入電壓:LP20R100C支持高達100V的輸入電壓,適用于多種高壓開關電源應用。

        電源電壓(VCC):工作電壓范圍為-0.3V至8V,確保在不同電源條件下穩定工作。

    電流特性


        導通阻抗(RDS_ON):在VGS=6.5V和IDS=0.1A的條件下,導通阻抗為17-20mΩ,低導通阻抗有助于減少功率損耗。

        連續電流(ID):在25℃環境下,連續電流為40A,能夠承受較高的負載電流。

        脈沖電流(ID,pulse):在25℃環境下,脈沖電流為140A,適用于瞬時高電流需求的應用場景。

    開關特性


        開通電壓閾值(VON):-0.25V至-0.15V,確保同步整流管在適當?shù)碾妷合麻_通。

        關斷閾值(VOFF):-8mV至-2mV,準確判斷同步整流管的關斷時機。

        關斷延遲時間(Td):25ns至33ns,快速關斷有助于提高系統效率。

    保護功能


        VCC欠壓保護:當VCC電壓下降到3.8V至4.2V時,芯片進入欠壓保護狀態,防止因電源不穩定導致的損壞。

        過壓鉗位:VCC鉗位電壓為6.3V至6.7V,保護芯片不受過壓損害。

    封裝形式

        LP20R100C采用TO220-3L封裝,具有良好的散熱性能和機械強度,適合高功率應用。

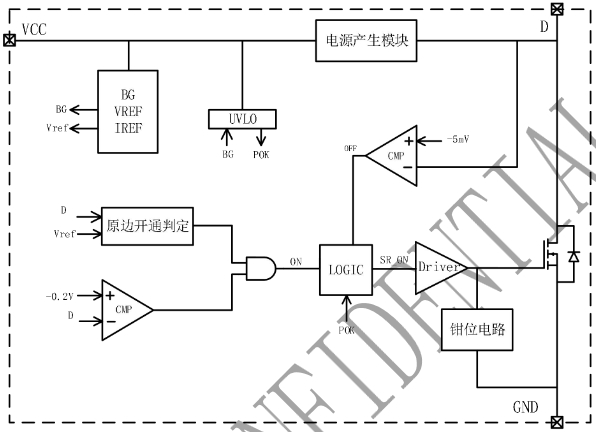

LP20R100C內部框架圖及工作原理



LP20R100C的內部框架圖展示了其復雜的電路結構和功能模塊,主要包括以下幾個部分:

    供電電路


        VCC供電:芯片內部集成了VCC供電技術,能夠在不需要輔助繞組供電的情況下,保證VCC電壓穩定.當系統上電后,通過內置MOS的體二極管對輸出電容充電,當VCC電壓達到開啟閾值時,芯片內部控制電路開始工作。

    同步整流控制


        開通控制:采用專利的整流管開通技術,通過檢測漏極電壓(D腳)與地(GND)之間的下降電壓閾值和下降速率,準確判斷同步整流管的開通時機.開通條件包括同步最小關斷時間(TSR)大于2us,開通檢測斜率(dVds/dt)大于設定值,且Vds小于-0.2V。

        關斷控制:為了避免因激磁振蕩導致的誤關斷,LPSR100通過整流管關斷閾值準確判斷關斷時機.在比較器屏蔽時間(Tb)內不進行關斷動作,當Ton大于Tb且Vds電壓大于-5mV時,關斷同步整流管。

    保護電路


        欠壓保護:當VCC電壓低于欠壓保護閾值時,芯片進入保護狀態,防止因電源不穩定導致的損壞。

        過壓保護:通過VCC鉗位電路,將VCC電壓限制在安全范圍內,防止過壓損害芯片。

    功率管


        內置100V耐壓功率管,能夠在高電壓條件下穩定工作,提供高電流輸出。

典型應用與優勢

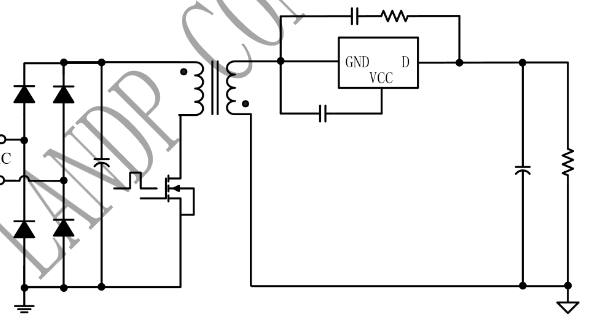

LP20R100C廣泛應用于充電器、適配器、正激控制器和反激控制器等開關電源控制系統中,具有以下優勢:

    高效率:同步整流技術顯著提高了電源的轉換效率,降低了能量損耗。
    低損耗:低導通阻抗和快速開關特性減少了功率損耗,提高了系統的整體性能。
    高可靠性:多重保護功能確保芯片在各種工作條件下的穩定性和可靠性。
    簡單設計:集成度高,外圍元器件少,簡化了電路設計,降低了設計復雜度和成本。

通過深入理解LP20R100C的規格參數和內部框架結構,設計工程師可以更好地將其應用于開關電源設計中,提高產品的性能和可靠性。
