BP2519系統應用指南(特點、典型應用圖、典型應用實例)
類別:產品新聞 發布時間:2025-01-07 15:22:09 瀏覽人數:13947

在現代電源管理系統中,BP2519芯片以其高精度恒壓恒流控制能力而受到青睞。這款芯片采用先進的PWM/PFM多模式控制技術,為非隔離電源、輔助電源以及LED驅動電源提供了一個高效的解決方案。本文將詳細介紹BP2519的特點、典型應用圖以及一個典型的應用實例。

BP2519芯片特點


    高精度控制:BP2519能夠?qū)崿F(xiàn)非隔離系統的恒壓恒流輸出,確保電源管理的高精度。

    多模式控制技術:通過PWM/PFM多模式控制技術,BP2519在不同負載條件下自動切換工作模式,有效降低輕載噪聲并提升效率。

    逐周期限流:芯片具備逐周期限流功能,能夠精確控制電流,防止過載。

    多重保護:BP2519內置多重保護機制,包括輸出開路/短路保護、芯片過壓/欠壓保護以及過溫保護,增強了系統的可靠性。

    軟啟動功能:內置軟啟動功能,避免系統啟動時的電流沖擊。

    緊湊封裝:采用SOT23-5L封裝,便于集成到各種電源管理設計中。

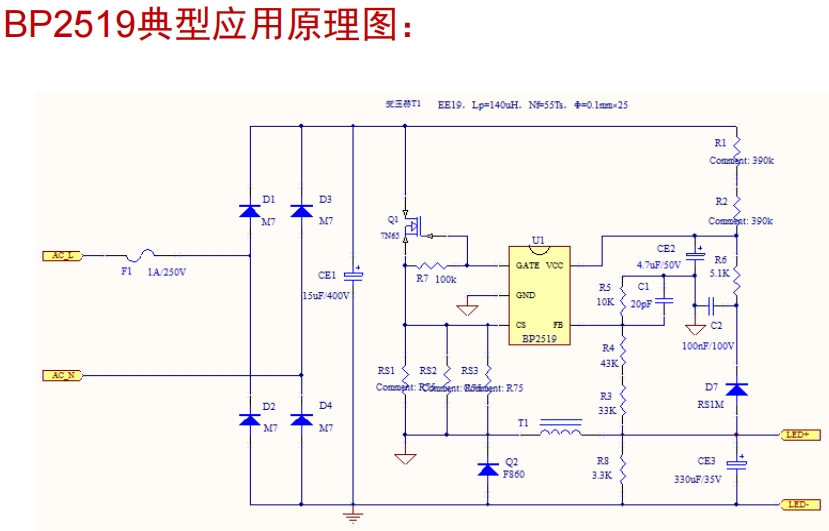

典型應用原理圖



BP2519的典型應用原理圖展示了芯片在電源管理系統中的核心位置。原理圖中,BP2519通過其GND、GATE、CS、FB和VCC引腳與外部電路相連,實現電流采樣、電壓反饋和驅動控制。電感、電容和電阻等元件與芯片協同工作,形成穩定的電源輸出。


典型應用實例:24V1A電源設計


在一個24V1A的電源設計實例中,BP2519的應用如下:

    輸入電壓:24V DC。
    輸出電壓:穩定在24V。
    輸出電流:最大1A,通過CS引腳的電流采樣實現恒流控制。
    工作模式:在負載80%至100%時,工作在PFM模式,CS峰值參考電壓為0.6V;在負載20%至80%時,工作在PWM模式,頻率保持在音頻范圍外;在負載低于20%時,再次切換到PFM模式,CS峰值參考電壓固定為0.3V。



設計注意事項


在設計基于BP2519的電源管理系統時,應注意以下幾點:

    開關頻率:滿載開關頻率不超過100KHZ,恒流與恒壓的拐點開關頻率同樣限制在100KHZ以下。

    空載頻率:空載的開關頻率必須大于1KHZ,以避免空載電壓飄高的問題。

    FB采樣點:確保FB采樣點附近足夠的“平坦”,以防止系統在CV階段發生振蕩。

    元件布局:FB采樣電阻和VCC電容應盡量靠近IC,以減少噪聲和提高穩定性。

    PCB設計:在設計PCB時,應減小功率環路的面積,以降低EMI輻射。


如果需要BP2519完整的系統應用指南,可以聯系三佛科技官網右側在線客服~


結論


BP2519芯片以其高精度和多模式控制技術,在電源管理領域提供了一個高效、可靠的解決方案。通過遵循設計指南和注意事項,設計工程師可以充分利用BP2519的特點,為各種應用提供穩定、高效的電源管理。
