半橋驅動芯片延時時間一般是多少ns?半橋驅動芯片延時時間解析
類別:常見問題 發布時間:2025-01-10 15:45:40 瀏覽人數:17771

半橋驅動芯片在現代電力電子和電機驅動應用中扮演著至關重要的角色。它們不僅負責控制功率器件的開關,還通過精確的延時設置來防止直通現象,確保電路的安全和高效運行。本文將詳細探討半橋驅動芯片的延時時間及其重要性,并提供一些常見的延時時間范圍。


1. 半橋驅動芯片概述


半橋驅動芯片通常用于驅動半橋拓撲結構中的兩個功率器件(如MOSFET或IGBT)。這種拓撲結構廣泛應用于DC-DC轉換器、逆變器、電機驅動等領域。半橋驅動芯片的主要功能包括:


  • 驅動信號放大:將控制信號放大,以驅動功率器件。
  • 死區時間控制:在兩個功率器件之間插入死區時間,防止直通現象。
  • 邏輯電平轉換:將控制信號的邏輯電平轉換為適合功率器件的電平。



2. 延時時間的重要性


延時時間(也稱為死區時間)是指在兩個功率器件之間插入的一段無驅動信號的時間間隔。其主要作用是防止兩個功率器件同時導通,導致直通現象,從而損壞功率器件和電源。合理的延時時間設置可以有效提高電路的可靠性和效率。


3. 常見的延時時間范圍


半橋驅動芯片的延時時間通常在幾十納秒到幾百納秒之間,具體值取決于應用需求和功率器件的特性。以下是一些常見的延時時間范圍:

  • 低功率應用:對于低功率應用,延時時間通常在50ns到100ns之間。例如,一些小型DC-DC轉換器和低功率電機驅動器。
  • 中等功率應用:對于中等功率應用,延時時間通常在100ns到200ns之間。例如,一些中等功率的逆變器和電機驅動器。
  • 高功率應用:對于高功率應用,延時時間通常在200ns到500ns之間。例如,一些高功率的工業逆變器和大功率電機驅動器。


4. 延時時間的設置方法


延時時間的設置通常通過外部電阻和電容來實現。具體方法如下:

  1. 外部RC網絡:在半橋驅動芯片的延時設置引腳上連接一個外部RC網絡,通過調整電阻和電容的值來設置延時時間。例如,某些芯片的延時時間可以通過以下公式計算:

    tdelay=R×Ctdelay=R×C

    其中,RR是外部電阻的阻值(單位:歐姆),CC是外部電容的容值(單位:法拉)。

  2. 內部延時設置:一些半橋驅動芯片內部集成了延時設置功能,用戶可以通過配置寄存器來設置延時時間。例如,某些芯片提供了多個預設的延時時間選項,用戶可以根據應用需求選擇合適的延時時間。


5. 實際應用案例

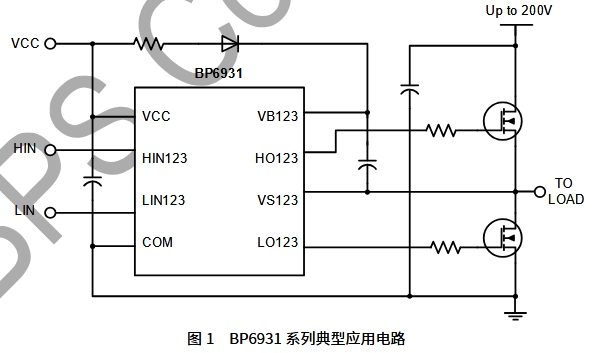

以某款半橋驅動芯片為例,其延時時間設置如下(附帶BP6931典型應用原理圖)


  • 芯片型號:BP6931

  • 延時時間設置:通過外部RC網絡設置延時時間。假設外部電阻為10kΩ,外部電容為100pF,則延時時間計算如下:

    tdelay=10×103?Ω×100×10?12?F=1?nstdelay=10×103Ω×100×10?12F=1ns

    為了確保足夠的死區時間,通常會將延時時間設置為100ns到200ns之間。因此,可以將外部電阻和電容調整為:

    R=100?kΩ,C=100?pFR=100kΩ,C=100pF

    這樣,延時時間約為:

    tdelay=100×103?Ω×100×10?12?F=10?nstdelay=100×103Ω×100×10?12F=10ns

    通過調整電阻和電容的值,可以將延時時間設置為所需的100ns到200ns范圍內。



6. 結論


半橋驅動芯片的延時時間是確保電路安全和高效運行的關鍵參數。合理的延時時間設置可以有效防止直通現象,提高電路的可靠性和效率。常見的延時時間范圍在50ns到500ns之間,具體值取決于應用需求和功率器件的特性。通過外部RC網絡或內部寄存器設置,可以靈活調整延時時間,滿足不同應用的需求。在設計和應用半橋驅動芯片時,務必仔細考慮延時時間的設置,以確保電路的穩定運行。
