FT8371A-RT在DCM和QR模式下有什么不同應用?詳細介紹
類別:常見問題 發布時間:2025-03-11 11:16:02 瀏覽人數:19274

FT8371A-RT是一款高性能的次邊同步整流芯片,廣泛應用于DCM(不連續導通模式)和QR(準諧振)模式的反激轉換器中。這兩種模式在電源設計中各有特點和應用場景,以下是對其在不同模式下的應用分析。



一、DCM模式下的應用


(一)工作原理


在DCM模式下,電感電流在每個開關周期內都會下降到零。這種模式下,變壓器的能量完全釋放,次邊電流通過同步整流MOS管的體二極管續流,直到電流為零。此時,F(xiàn)T8371A-RT通過檢測MOS管漏源兩端電壓來控制其導通和關斷,從而實現高效的整流。

(二)應用場景


低功率適配器

DCM模式適用于低功率(如10W以下)的適配器。例如,手機充電器通常工作在DCM模式下,因為其負載范圍較寬,且在輕載或空載時效率要求較高。FT8371A-RT在DCM模式下能夠有效降低開關損耗,提高整體效率。

便攜式設備充電器

對于便攜式設備(如平板電腦、藍牙音箱等)的充電器,DCM模式的反激轉換器能夠提供穩定的輸出電壓和電流。FT8371A-RT的快速欠壓檢測功能可以確保在負載突變時,輸出電壓仍能保持穩定。

(三)優點


高效率:DCM模式下,開關損耗較低,特別是在輕載和空載時。
設計簡單:由于電流自然下降到零,環路設計相對簡單。
成本低:FT8371A-RT的集成設計減少了外圍元件數量,降低了成本。

二、QR模式下的應用


(一)工作原理


QR模式是一種特殊的DCM模式。在這種模式下,當電感電流下降到零后,變壓器的漏感與開關管寄生電容發生諧振。FT8371A-RT通過檢測諧振波谷來開通開關管,從而實現準零電壓開通(ZVS),顯著降低開關損耗。

(二)應用場景


高效率充電器

在中高功率(如10W~16W)的充電器中,QR模式能夠進一步提高效率。例如,快速充電器需要在高負載下保持高效率,同時在輕載時仍能維持低功耗。

FT8371A-RT在QR模式下通過準諧振控制,能夠?qū)崿F(xiàn)動態優化,滿足這些需求。

多負載適配器

對于需要適應多種負載的適配器,QR模式能夠根據負載變化自動調整開關頻率。FT8371A-RT的快速動態響應特性使其能夠快速適應負載變化,確保輸出電壓的穩定性。

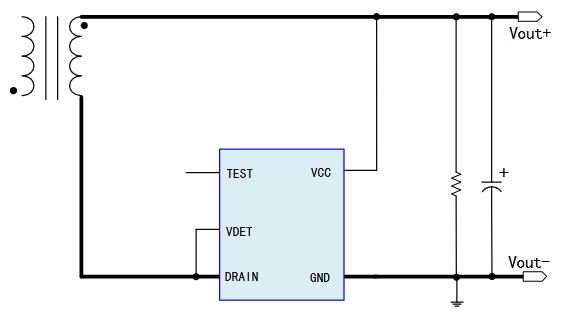

典型應用圖



(三)優點


開關損耗低:通過在諧振波谷開通開關管,QR模式顯著降低了開關損耗。

動態響應快:配合原邊控制器(如FT8393X),F(xiàn)T8371A-RT能夠快速響應負載變化。

兼容性強:QR模式適用于多種負載條件,能夠靈活適應不同的應用場景。

三、總結


FT8371A-RT在DCM和QR模式下各有優勢。在DCM模式下,其適用于低功率、簡單設計的適配器和充電器,能夠?qū)崿F(xiàn)高效率和低成本;而在QR模式下,其更適合中高功率、多負載的應用場景,能夠進一步降低開關損耗并提高動態響應性能。根據具體的應用需求,設計人員可以選擇合適的模式,以實現最佳的電源性能。

總之,F(xiàn)T8371A-RT憑借其高性能的同步整流功能和靈活的工作模式,已成為現代電源設計中的理想選擇。
