在現代電子設備中，穩定可靠的電源供應是確保設備正常運行的關鍵。BP86513D作為一款高性能的電源控制器，其參考設計為工程師提供了一個高效、穩定的電源解決方案。本文將詳細介紹BP86513D的電源規格、電路設計、物料清單（BOM）以及實際應用中的優勢。

BP86513D簡介

BP86513D是由晶豐明源推出的一款集成650V高壓MOSFET的電源控制器。它采用ON/OFF控制模式，具備低輸出紋波、內置軟啟動功能、高壓啟動和自供電電路等特點，能夠有效降低音頻噪聲，并提供輸入過/欠壓保護。這些特性使得BP86513D非常適合應用于家用電器輔助電源、電機驅動輔助電源、IOT/智能家居/智能照明以及工業控制輔助電源等領域。

電源規格

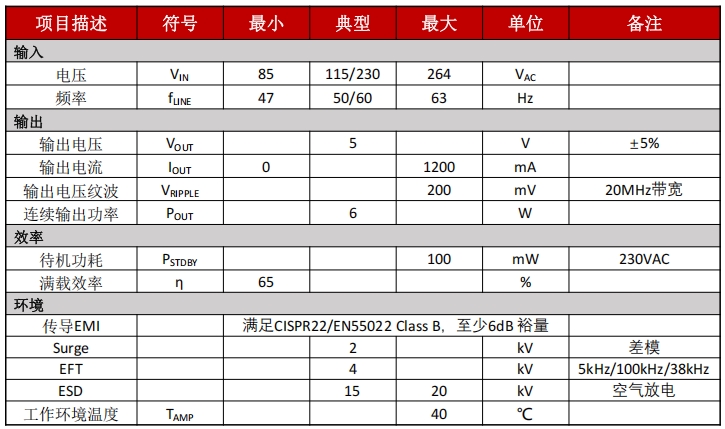

BP86513D的電源規格如下：

輸入規格

• 輸入電壓（V_IN）：85V~264V AC，能夠適應全球范圍內的不同電壓標準，確保電源在不同地區都能穩定工作。
• 輸入頻率（f_LINE）：47Hz~63Hz，覆蓋了常見的50Hz和60Hz電網頻率，增強了電源的通用性。

輸出規格

• 輸出電壓（V_OUT）：5V，精度為±5%，為設備提供穩定的電源。
• 輸出電流（I_OUT）：0~1200mA，能夠滿足不同負載的需求。
• 輸出電壓紋波（V_RIPPLE）：最大200mV（20MHz帶寬），保證了輸出電壓的純凈度。
• 連續輸出功率（P_OUT）：6W，滿足大多數小型設備的功率需求。

效率與功耗

• 待機功耗（P_STDBY）：最大100mW（230VAC），符合節能標準。
• 滿載效率（η）：最低65%，在保證性能的同時，也注重了能效。

環境與保護

• 傳導EMI：滿足CISPR22/EN55022 Class B，至少6dB裕量，確保電源在電磁兼容性方面符合國際標準。
• 浪涌（Surge）：差模2kV，能夠有效抵御電網中的浪涌電壓。
• 群脈沖（EFT）：5kHz/100kHz/38kHz下，電壓為4kV，保證電源在面對電磁干擾時的穩定性。
• 靜電放電（ESD）：空氣放電15kV~20kV，增強了電源的抗靜電能力。
• 工作環境溫度（T_AMP）：最高40℃，適應一般室溫環境。

電路及實物圖

從電路圖中可以看出，BP86513D采用了典型的隔離式電源架構。輸入端通過保險絲（F1）和壓敏電阻（ROV1）進行過壓保護，熱敏電阻（NTC1）用于抑制浪涌電流。X電容（CX1）和Y電容（CY1、CY2）用于濾波，確保電源的電磁兼容性。變壓器（T1）作為核心部件，實現了電壓轉換和電氣隔離。輸出端通過光耦（U2）進行反饋控制，確保輸出電壓的穩定性。

實物圖展示了BP86513D參考設計的緊湊布局和合理的元件分布。電路板尺寸為89mm×42mm，適合用于空間受限的應用場景。

物料清單（BOM）

BP86513D參考設計的物料清單如下：

性能測試數據

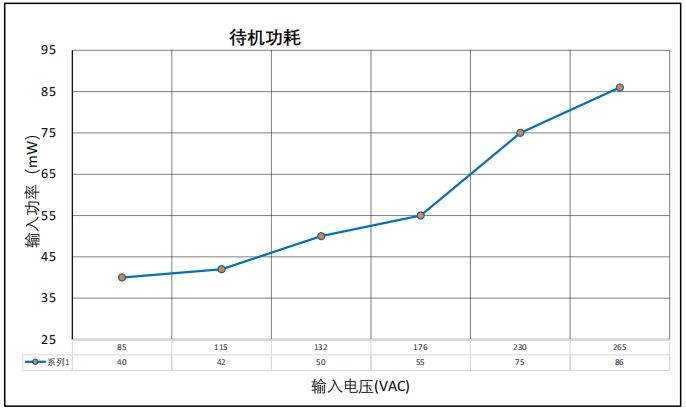

待機功耗

從圖中可以看出，BP86513D在不同輸入電壓下的待機功耗均低于100mW，符合節能標準。

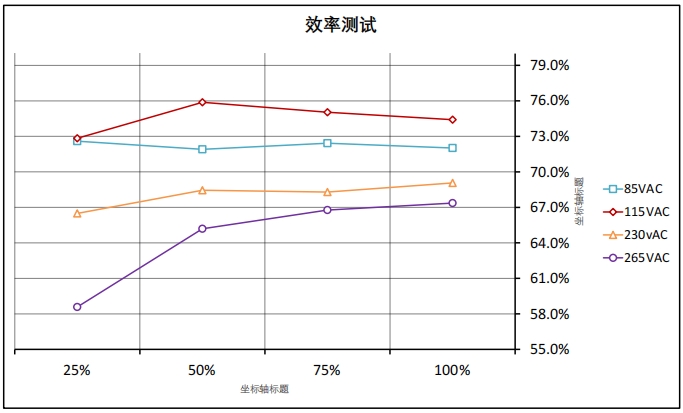

效率

在不同輸入電壓和負載條件下，BP86513D的效率均能達到65%以上，表現出良好的能效。

輸出電壓調整率

BP86513D的輸出電壓調整率測試結果如下表所示：

從表中可以看出，BP86513D在不同負載條件下的輸出電壓調整率均低于0.08%，表現出良好的穩定性。
