把220V交流變成3.3V或5V，還能塞進指尖大小的空間，并且待機功耗低于一顆LED，是什么體驗？SI13303/SI13305這對SOP-7封裝的“非隔離降壓兄弟”把高壓MOSFET、過零檢測、過溫/過壓/限流保護全部集成在一顆芯片里，外圍僅需5顆通用料即可工作，被工程師戲稱為“史上最省事的市電電源”。

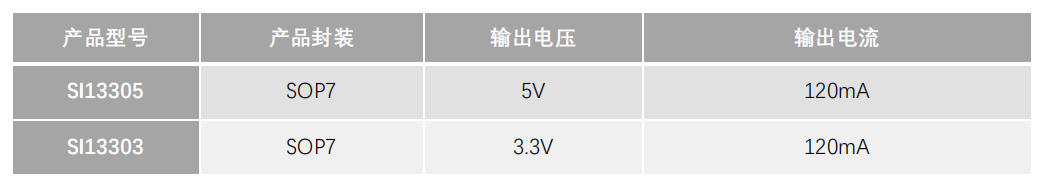

產品速寫：一張圖看清SI1330X家族

封裝：SOP-7，結溫-40~155℃，4000顆/卷，無鹵編帶。

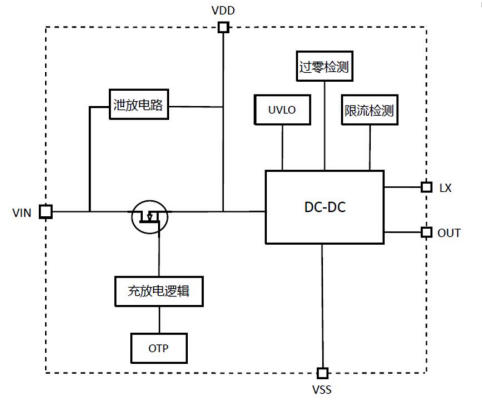

把“高壓”藏進芯片——內部框架圖解讀

SI1330X采用專利AC-DC架構，把650V功率MOSFET、AC泄放、過零檢測、OTP、UVLO、限流比較器全部集成，對外只有7根腳：

①GND　②VOUT?、跱C?、躒DD?、茛轛IN?、週X

芯片通過“AC充電窗口”技術，在每個交流半周內選擇最佳時機給VDD儲能，再經過內部DC-DC給VOUT供能，既省去高壓電解，又把EMI壓到Class B余量以上。

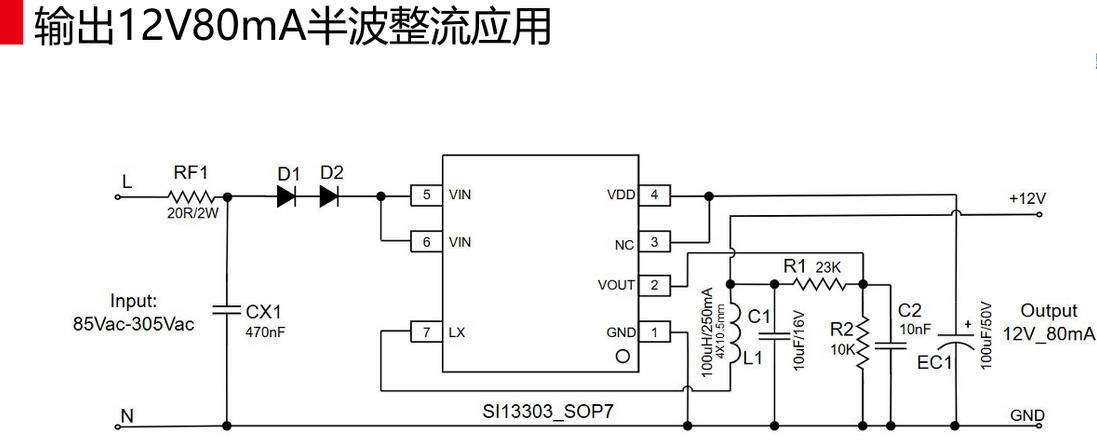

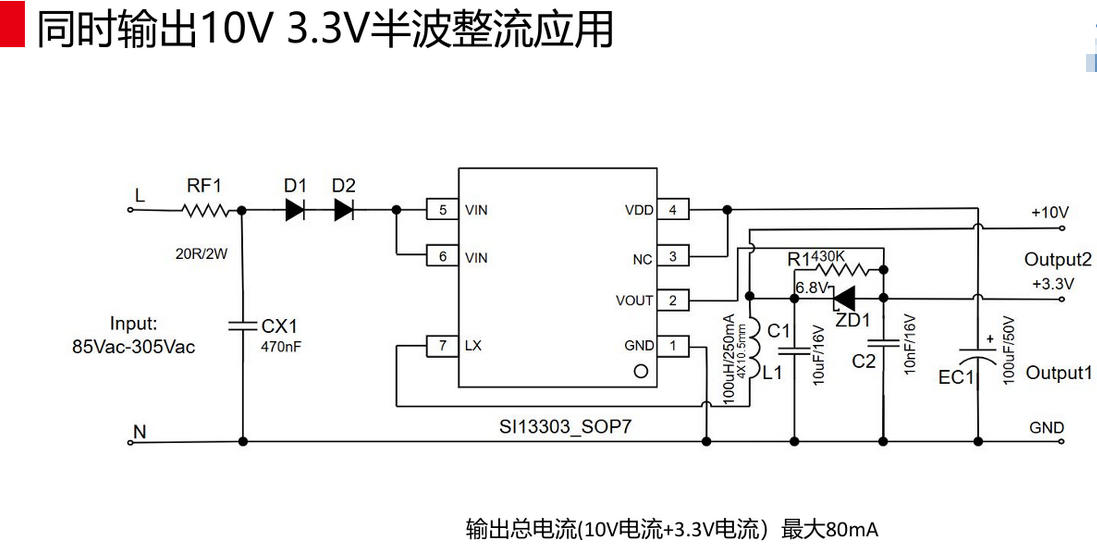

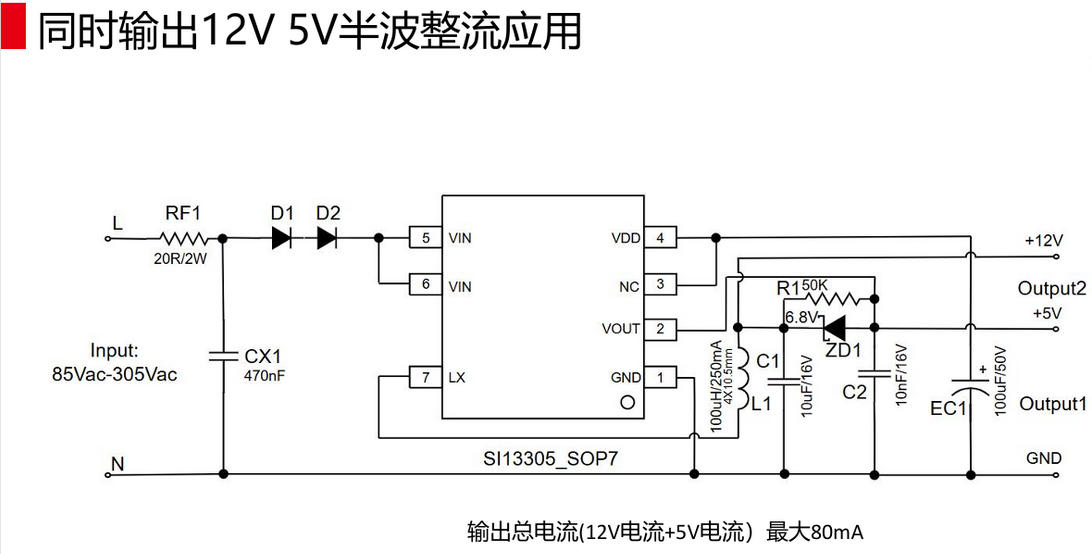

應用電路

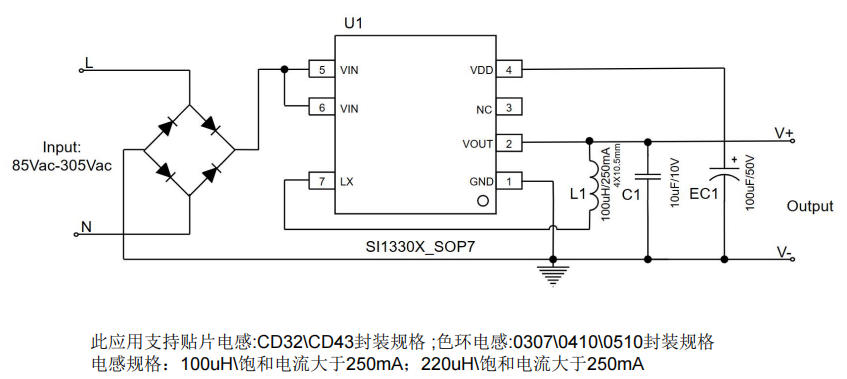

    極簡型（5顆料）

    220V→保險絲→整流二極管1N4007→100μH電感（CD43）→10μF/10V陶瓷+100μF/50V電解→SI1330X→3.3V/5V

    特點：無π型濾波，無安規X電容，即可過EMI，BOM成本＜0.3元。

    加強EMI型（7顆料）

    在極簡型基礎上串入20Ω/1W繞線電阻RF1，并在交流端并22nF/1000V高壓瓷片C2，可再提高6dB余量，輕松應對家電Class B。

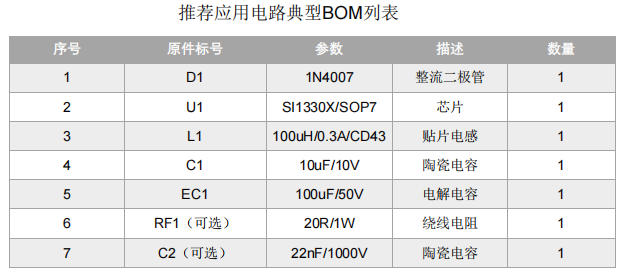

BOM清單（加強型）

PCB布局“三板斧”

1. 功率環最小化：整流二極管→LX→電感→VOUT→GND，環路面積＜1cm2。
2. 散熱銅箔最大化：VIN、GND、LX三腳各鋪≥10mm2銅皮，雙面板可打9×0.3mm散熱孔。
3. 高低壓分離：高壓走線（VIN、LX）遠離低壓取樣（VOUT、VDD），4mm爬電距離輕松滿足。

實測數據：用示波器說話

• 220V輸入、100mA負載下，輸出紋波僅8.2mV（峰峰值）。
• 0→100mA階躍，恢復時間180ns，無過沖。
• 待機功耗47mW@220V，比一顆0805貼片LED還省電。
• 線性調整率0.1%（80-305V），負載調整率0.1%（0-120mA），溫度漂移±0.02%/℃。

典型應用場景

• 可控硅/繼電器驅動電源
• 智能開關、墻插、插座“零火線”取電
• 小家電（咖啡機、電水壺）待機MCU供電
• 溫控器、計量表、IoT傳感器“市電直供”

動手Tips：三分鐘把Demo跑起來

1. 拿一張洞洞板，按“極簡型”原理圖搭好5顆料；
2. 交流端串1A保險絲+隔離變壓器，上電前放萬用表在VOUT；
3. 輕觸220V，LED指示燈瞬間點亮，示波器AC耦合紋波＜10mV；
4. 把負載換到120mA，芯片溫升＜35℃，手指摸上去只是“溫熱”。

結語

SI13303和SI13305的出現，不僅為工程師們提供了一種高效、簡潔且可靠的電源轉換方案，也為智能家居、小家電和各類低功耗設備的設計帶來了新的可能性。深圳三佛科技提供樣品，技術支持，批量價格有優勢~
