在電源設計領域，隨著能效標準的不斷提高和市場競爭的加劇，工程師們常常需要在不改變現有PCB設計的前提下，快速提升產品的性能和效率。FT8440A的出現，為那些仍在使用KP3210或KP3211的工程師提供了一個極具吸引力的替代方案。這款芯片不僅在性能上實現了顯著提升，更在成本控制和設計靈活性上表現出色。本文將通過實際測試和對比，展示FT8440A如何在短時間內實現對KP3210/KP3211的無縫替代，并帶來意想不到的優化效果。
KP3210、KP3211（KP321x家族）曾經是非隔離5 V/12 V輔助電源的“常青樹”，但放到2025年再看，短板越來越明顯：
FT8440A同樣定位“非隔離PWM功率開關”，卻打出“76 %效率、43 mW待機、省22 μF高壓電解”的口號。是噱頭還是真香？我們把KP321x的板子直接拆舊換新，跑完一圈數據就有答案。

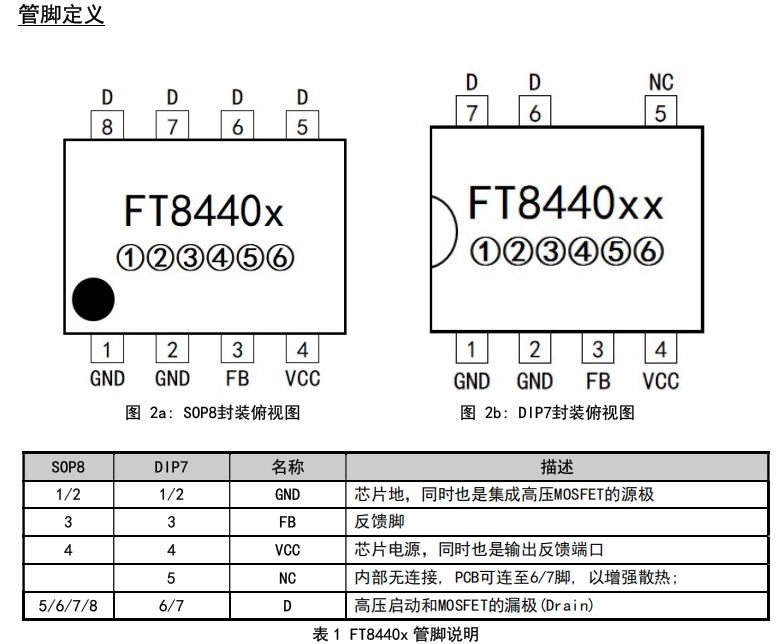

兩顆料引腳排列1:1映射，老PCB不用動刀，熱風槍10分鐘完成“換芯手術”。
| KP3210/3211腳位 | 功能 | FT8440A腳位 | 說明 |
|---|---|---|---|
| 1 | VCC | 1 | VCC |
| 2 | GND | 2 | GND |
| 3 | FB | 3 | FB |
| 4 | CS | 4 | CS |
| 5-8 | DRAIN | 5-8 | DRAIN |
結論：0飛線、0改版，原地升級。

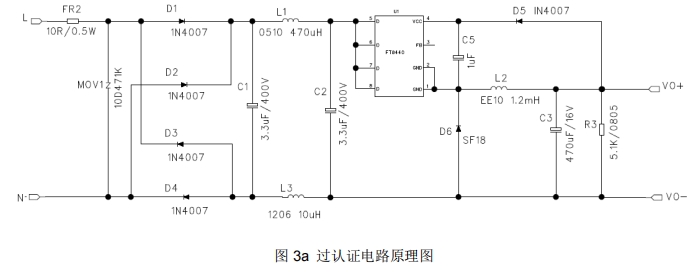

| 位號 | KP321x方案 | FT8440A方案 | 結果 |
|---|---|---|---|
| C1 | 22 μF/400 V高壓電解 | 刪除 | 省0.15 ￥+8 mm高度 |
| R1 | 100 k啟動電阻 | 刪除 | 省0.01 ￥+貼片位 |
| C2 | 10 μF/25 V VCC電解 | 1 μF/50 V陶瓷 | 體積-80 % |
| L1 | 1 mH工字電感 | 470 μH（見下文） | 感量減半，尺寸減半 |
| D1 | SS34續流 | SS34 | 繼續用 |
| 總BOM | ≈0.53 ￥ | ≈0.34 ￥ | -36 % |
FT8440A推薦
L = (Vo + VF) × Toff_max / (1.4 × Io)
取Vo=12 V、Io=0.3 A、Toff≈16 μs → 約 470 μH
原來KP321x的1 mH可直接貼，滿載效率略低2 %；若換470 μH/0.8 A工字，效率再提2 %，溫降5 ℃。
| 測試項 | KP3210 | FT8440A | 提升 |
|---|---|---|---|
| 輸出電壓 | 12.05 V | 12.00 V | 漂移-0.4 % |
| 滿載效率 230 V | 74.1 % | 76.8 % | +2.7 % |
| 空載功耗 230 V | 58 mW | 43 mW | -26 % |
| 紋波 0.3 A | 180 mV | 120 mV | -33 % |
| 傳導EMI | Class B臨界 | Class B余量8 dB | 一次性過 |
| 雷擊 | ±2 kV | ±4 kV | 翻倍 |
上電90-264 V滿載老化2 h，無異常即簽字放行。從拆機到老化，一個上午搞定。
FT8440A的出現，為傳統非隔離電源芯片的升級提供了一個完美的解決方案。它不僅在效率、待機功耗和EMI性能上實現了質的飛躍，更通過簡化外圍設計和降低成本，為工程師帶來了實實在在的便利。在實際應用中，F(xiàn)T8440A的兼容性和可靠性使其能夠無縫融入現有設計，無需復雜的PCB改動或重新設計。深圳三佛科技提供技術支持，批量?jī)r(jià)格有優勢~
