在充電器和適配器的設計中，選擇合適的電源管理芯片對于確保設備的性能和可靠性至關重要。LP10R100S是一款高性能的副邊同步整流驅動芯片，它可以作為SC7615的替代品，在24W以內的應用中表現出色，特別是在SOP8封裝中。

LP10R100S概述

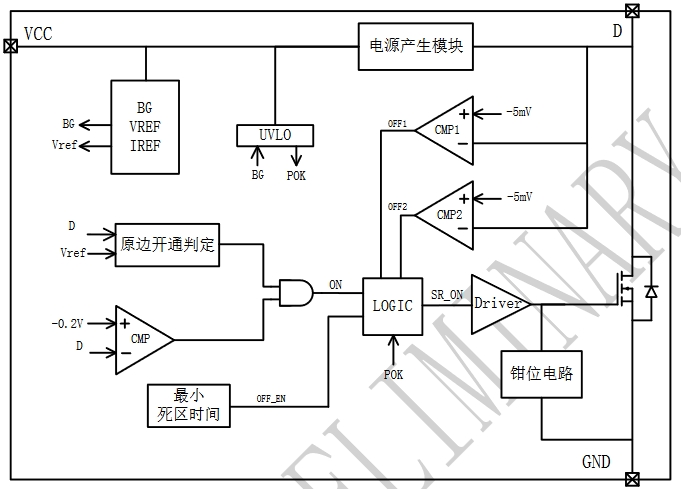

LP10R100S是由芯茂微電子推出的一款適用于AC-DC同步整流應用的芯片，特別適用于正激和反激系統。這款芯片支持多種工作模式，包括DCM（斷續導通模式）、BCM（邊界導通模式）、QR（準諧振模式）和CCM（連續導通模式）。LP10R100S內部框架圖如下：

為什么選擇LP10R100S？

高性能特性

    高耐壓：LP10R100S能夠承受高達100V的功率管耐壓，這為高功率應用提供了保障。
    專利整流管開關技術：這種技術可以有效避免因激磁振蕩引起的驅動芯片誤動作，以及在CCM工作條件下純電壓判定的關斷延遲，從而減少效率損失。
    集成VCC供電技術：無需輔助繞組供電，保證芯片VCC不會欠壓，簡化了電路設計。

應用優勢

    充電器和適配器的同步整流：LP10R100S特別適合用于充電器和適配器的同步整流應用，提供了高效率和高可靠性。
    正激控制器和反激控制器：適用于需要這兩種控制方式的電源設計。

    LP10R100S典型應用：

保護功能

LP10R100S集成了VCC欠壓保護、過壓鉗位以及驅動腳去干擾技術，這些保護功能增強了芯片的穩定性和耐用性。

封裝和設計

LP10R100S采用SOP8封裝，這種封裝方式有助于在緊湊的空間內實現高功率密度設計。在PCB設計時，需要遵循一些指南，如主功率回路走線要短粗，VCC旁路電容緊靠芯片VCC管腳和GND管腳，以及D引腳的鋪銅面積適當大些以提高芯片散熱。

結論

LP10R100S以其高性能、高耐壓和多種工作模式的支持，成為了SC7615在24W以內SOP8充電器和適配器應用中的一個理想替代品。它的專利技術、集成供電和保護功能，使其成為一個在現代電源設計中不可或缺的選擇。通過選擇LP10R100S，設計師可以確保他們的產品在效率、可靠性和成本效益方面具有競爭力。
